PCIE5.0(CAT E)
PCIe为串行，通过使用差分信号传输（differential transmission），信号完整性理论之差分讯号；采用双通道技术，在传输模式上，PCI-Express采用与全双工通信技术类似的双通道传输模式，在速度方面，PCI-Express v1.0a 为每个通道提供了2.5Gb/s的传输速率，随着版本的不同，面向PCI Express扩展卡应用的线缆组件可提供PCIe X4、X8和X16等规格，该系列线缆组件包含MiniSAS、SATA、QSFP +和SPF +等高速线缆。
PCIE物理层实现了一对收发差分对，可以实现全双工的通讯方式，目前主要的PCIE结构主要是SAS结构，线材选用CAT A ,B,C ,D,E结构，根据测试的参数要求，设计符合不同规范的参数。
|
型号 :
|
|
尺寸 :
|
相关产品
BVR 连接线 印字内容：CCC A113376 东莞中顶电子有限公司 BVR **mm 450/750V (ZA-105℃)
|
型号 :
|
|
尺寸 :
|
60227 IEC 53(RVV)系列 印字内容：CCC A113376 东莞中顶电子有限公司 60227 IEC 53(RVV) *x**mm 300/500V IEC 53(RVV) 系列
|
型号 :
|
|
尺寸 :
|
USB， is abbreviation of"Universal Serial BUS". It is an external bus standard to standardize the connectiondu of computer and peripheral equipment and communications. Is the application interface in the PC fieldtechnology。 USB interface， Plug and Play and hot swap support equipment functions， USB is the end of 1994by Intel， Compaq， IBM， Microsoft and other companies jointly proposed
USB，是 Universal Serial BUS（通用串行总线）的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯.是应用在PC领域的接口技术.USB接口支持设备的即插即用和热插拔功能.
The Third Generation： USB 3.0 (USB 3.1 Gen1)maximum transfer rate of 5Gbps， downward compatible with USB1.1/2.0
第三代：USB3.0(USB 3.1 Gen1)最大传输速率5Gbps，向下兼容USB1.0/1.1/2.0
|
型号 :
|
|
尺寸 :
|
USB， is abbreviation of"Universal Serial BUS". It is an external bus standard to standardize the connectiondu of computer and peripheral equipment and communications. Is the application interface in the PC fieldtechnology。 USB interface， Plug and Play and hot swap support equipment functions， USB is the end of 1994by Intel， Compaq， IBM， Microsoft and other companies jointly proposed
USB，是 Universal Serial BUS（通用串行总线）的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯.是应用在PC领域的接口技术.USB接口支持设备的即插即用和热插拔功能.
The first generation： USB 1.0/1.1's maximum transmission rate of 12Mbps。 Introduced in 1996
第一代：USB1.0/1.1的最大传输速率为12Mbps。1996年推出
The second generation： USB 2.0 transfer rate up to the maximum 480Mbps USB 1.0/1.1 and USB 2.0 interface is compatible
第二代：USB2.0的最大传输速率高达480Mbps.USB1.0/1.1与USB2.0的接口是相互兼容的。
|
型号 :
|
|
尺寸 :
|

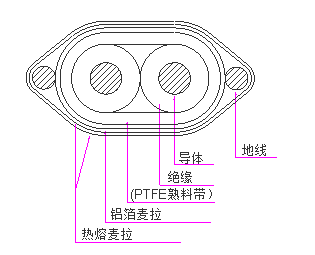

| 一、线材结构 | ||
| 工段 | 项目 | 中顶要求 |
| 芯线 | 导体 | 30AWG 1/0.280mm 镀银铜 |
| 绝缘材质 | FEP | |
| OD | 0.60mm | |
| 颜色 | 本色 | |
| 包带 | 地线 | 34AWG 1/0.16mm 镀锡铜 |
| 材质1 | 蓝色铝箔 | |
| 材质2 | 热熔麦拉带 | |
| OD | 1.0mm*1.90mm | |
| 内被 | 绝缘材质 | FEP |
| OD | 0.8mm*1.40mm | |
| 颜色 | 本色 | |
|
二.物理特性 |
|
1. FEP绝缘 insulation：老化前：抗张强度 2500PSIMin 延伸率：200%Min |
|
|
|
三.印字内容 |
|
四.电气特性 |
|
|
|
|
五.产品符合环保要求 |
|
|
| 六.包装方式 |
|
|
