HDMI光电复合传输线

产品详情

Product Details

本光电复合缆由4芯OM3－150M光纤单元、5根电子线单元和一根带地线的屏蔽双绞线、加强芳纶、铝箔屏蔽、铜网编织屏蔽层以及黑色聚氨酯弹性体护套组成，用于HDMI光电复合传输线组件应用。

型号 :

GMJPKUT-4OM3+5AWG28+3TPAWG30-5.0mm-BL

尺寸 :

询价留言

HDMI光电复合传输线
一、光纤参数表
特性项目							技术指标
光纤类型							OM3－150M 50/125
几何尺寸		纤芯直径，um					50±2.5
		包层直径, um					125±1
		纤芯不圆度, %					≤6.0
		包层不圆度, %					≤2.0
		芯与包层同心度误差，um					≤1.5
		涂覆层直径，um					245±10
		涂覆层不圆度， %					≤6.0
		包层与涂覆层同心度误差， um					≤12.0
数值孔径（NA)							0.200±0.015
带宽, MHz.km		850nm					≥700
		1300nm					≥500
衰减，dB/km		850nm					≤3.5
		1300nm					≤1.5
备注		室内光缆用多模光纤
二、产品结构参数表
项目								参数
电子线	组成			AWG 28 线规， 5 根
	导体			材质				单股标准铜线
				标称外径, mm				0.30
				标称截面积,mm2				0.0804
				导体电阻，Ω /km				227
	绝缘			材质				PVC
				颜色识别				蓝、橙、绿、棕、灰
				平均厚度，mm				0.14
				绝缘外径，mm				0.62±0.05mm
屏蔽双绞线	组成			带护套双绞线（AWG30)2 根，裸铜线（地线）1 根
	导体（含双绞线及地线）			导体				单股标准铜线， AWG30 号线规
				标称外径, mm				0.208
				标称截面积,mm2				0.03396
	绝缘层			材料				HDPE
				绝缘外径，mm				红、黄色，0.63mm, 地线无绝缘层
	屏蔽材料			铝箔，绕包
	屏蔽线外径,mm			1.30~1.40
光单元	光纤			光纤芯数				4
				光纤类型				OM3－150M 50/125
				颜色识别				蓝、橙、绿、棕
	松套层			材质				LSZH 护套
				颜色识别				白色
				最小厚度，mm				0.1
				外径，mm				1.1±0.2
外屏蔽层	外屏蔽层			材质				铝箔
				外屏蔽层外径，mm				标称 3.2
	铜丝编织屏蔽			材质				φ 0.1mm 镀锌铜线
				密度				3 股*8 锭
成缆	线芯绞合			绞合方向				S 型

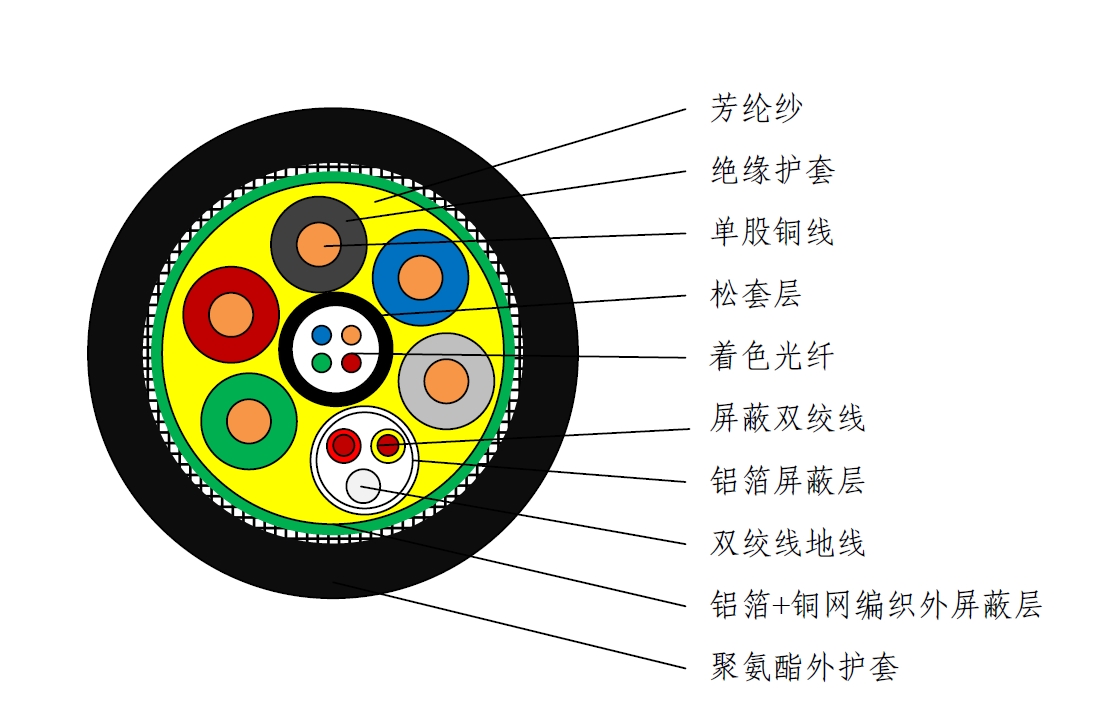

				线芯排列				按产品结构图
				绞合外径，mm				3.2±0.2
外护套	外护套			材质				TPU 聚氨酯弹性体
				颜色识别				黑色
				标称厚度，mm				≥0.7mm
				成品外径，mm				5.0±0.2
	印字			根据合同确定
三、产品机械和环境性能
项目					单位	参数
拉伸			长期		N	400
			短期		N	200
压扁			长期		N/100mm	600
			短期		N/100mm	300
最小弯曲半径			长期		mm	20D
			短期		mm	10D
使用温度			安装温度		℃	-10~+70
			工作温度		℃	-20~+70
			储存温度		℃	-20~+100
阻燃性			单根垂直，符合 UL94V0 标准
环保			符合 ROHS
